壁付タイプ

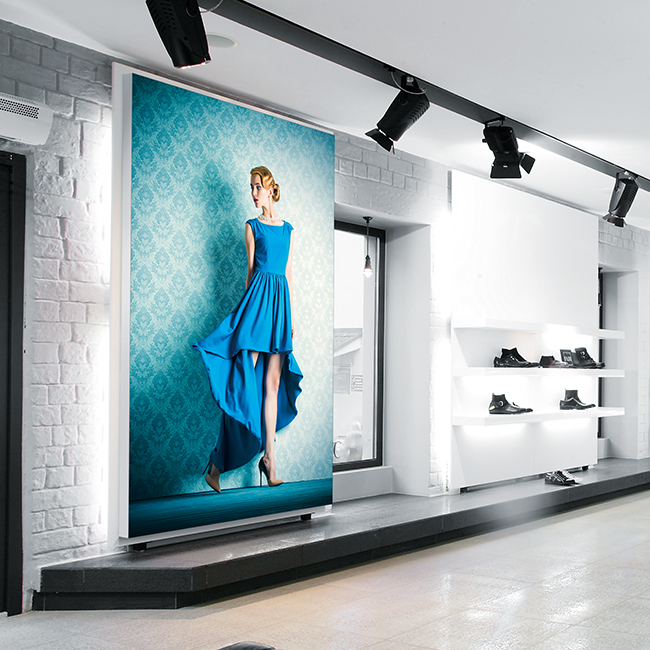

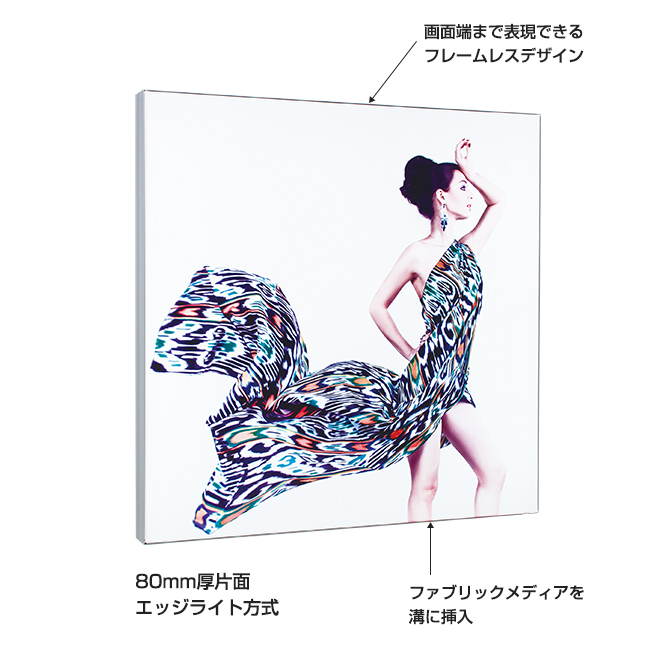

多彩な演出に対応できるフレーム 壁面への設置だけでなく、ショーウインドウ内でのディスプレイや空間の間仕切りなど幅広いシーンで活用できます。 突き出し式にもできる汎用性や、比較的奥行きがあるので、ダイナミックな大型用途にも適したフレームをラインアップしております。
溝にシリコン挿入で
ファブリックメディアの着脱簡単

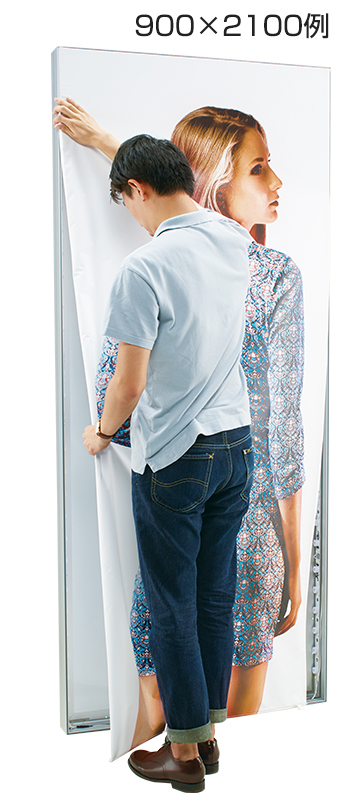

ファブリックメディアには挿入用シリコンが４辺に縫製されており、このシリコンをフレームの溝に入れてメディアをセットします。メディ ア交換は布地なので軽く、誰でも簡単に行えるので専門作業員や工具を必要としません。

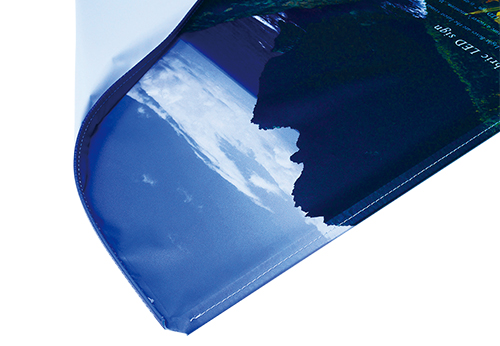

布地メディア4辺にシリコン縫製

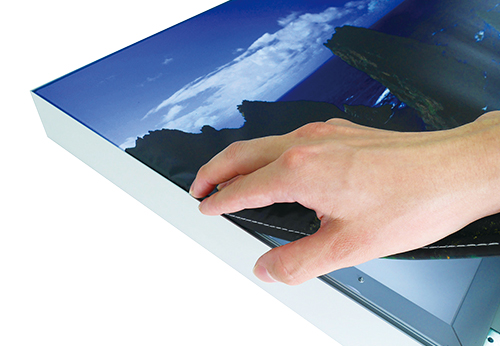

溝に手で挿入

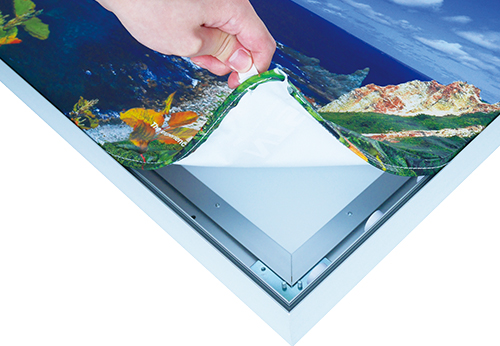

ベロを引き抜き取り外しも簡単
大型サイズはフレームをジョイント
1辺が3700mmを超える大型サイズは2本のフレームを高強度の専用ステンレスジョイント金具でつなぎ、背板を補強することにより対応可能です。

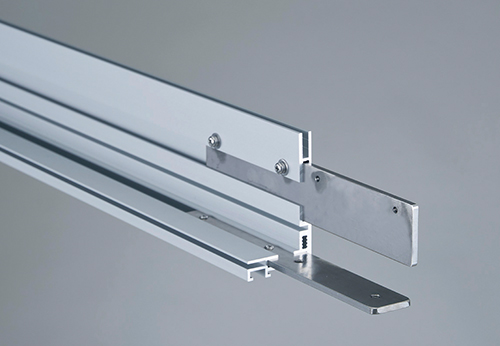

ジョイント金具(80mm厚)

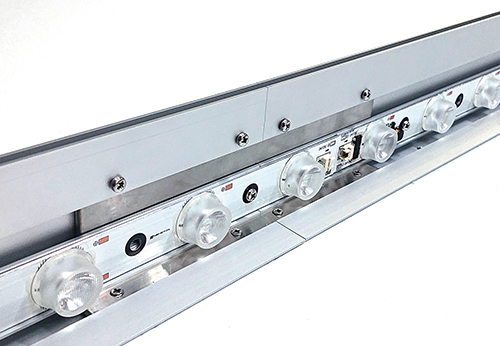

エッジライト方式ジョイント部

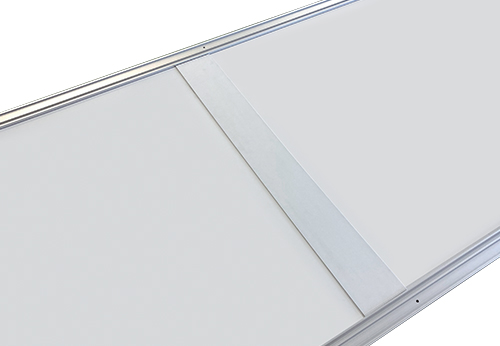

背板分割部 裏面から継ぎ板で補強

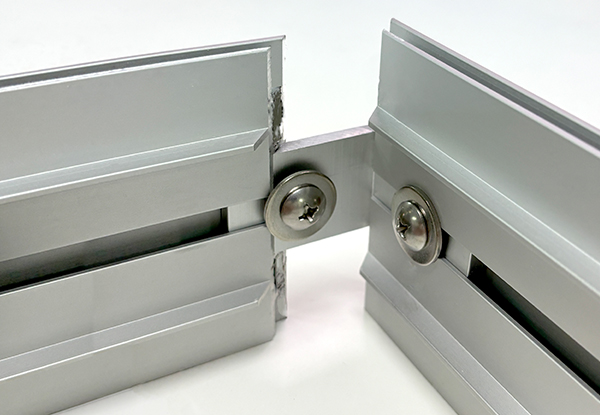

コーナー部は金具で固定
コーナー部は、L字の金具を通してネジでしっかりと固定します。使用するフレームによって固定する金具は異なります。
PTCD 91 コーナー部
製品のご紹介

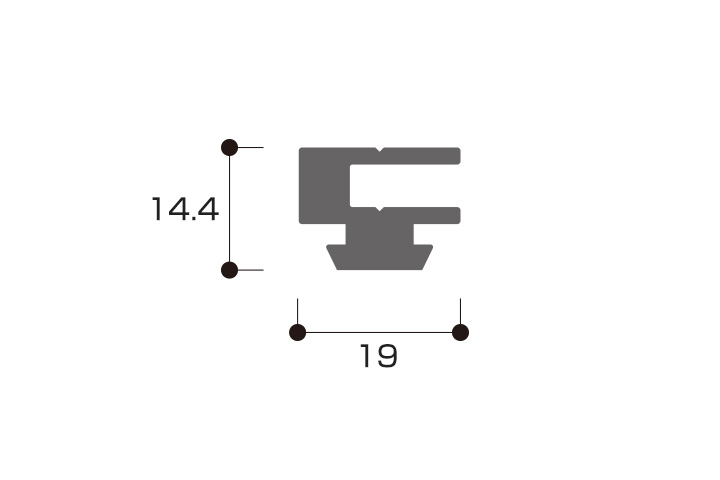

19mm片面用
非内照用の極薄設計。

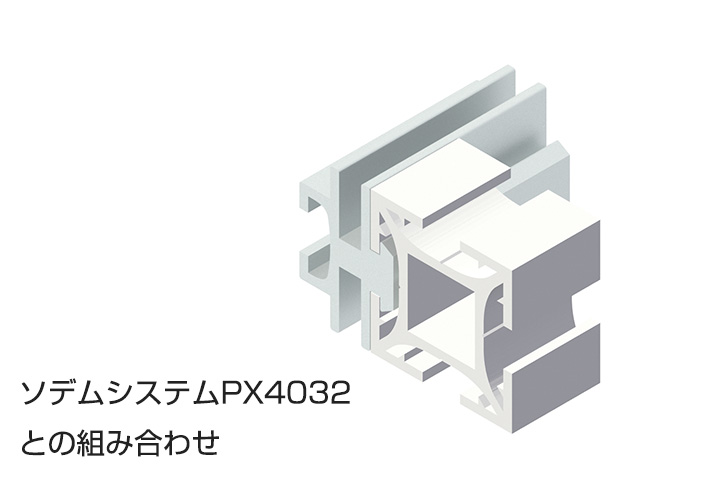

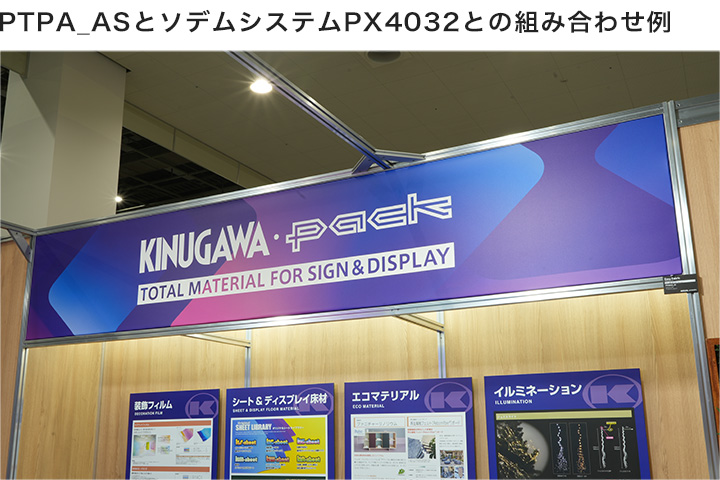

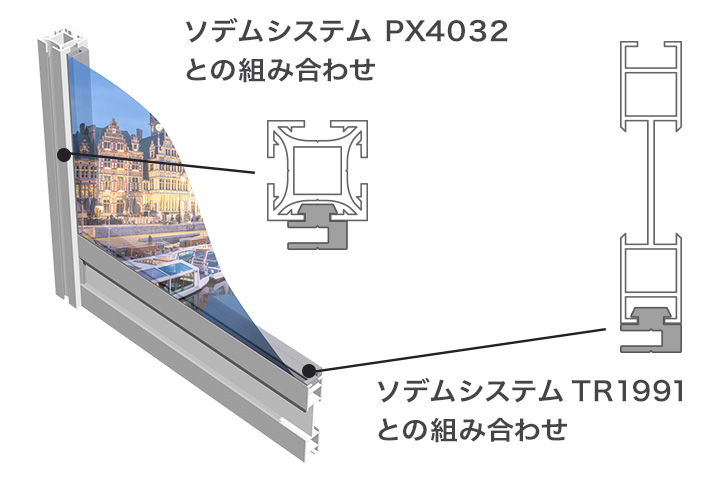

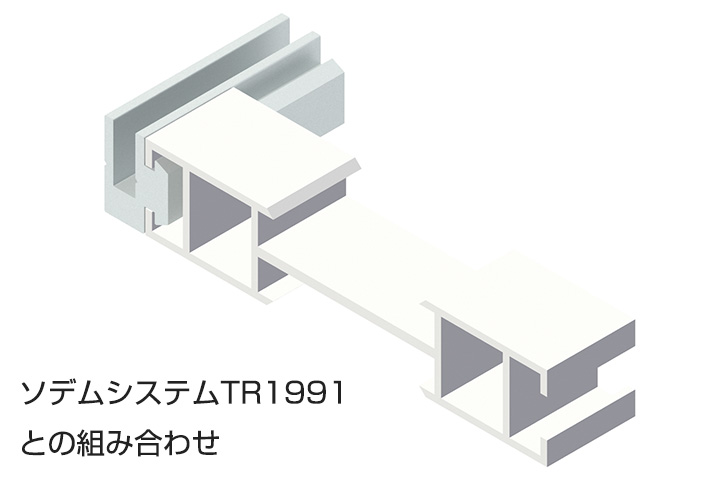

ソデムシステムの各種アルミフレームと組み合わせて使用します。
ソデムシステムの組み方次第で内照式にアレンジできます。
フレームはアルミサテン仕上げです。
- 品番
- PTPA_AS
- 厚さ
- 19mm
- 寸法
- 19mm×14.4mm
- 長さ
- 6m
- 重さ
- 約0.43kg/m
- 材質
- アルミ

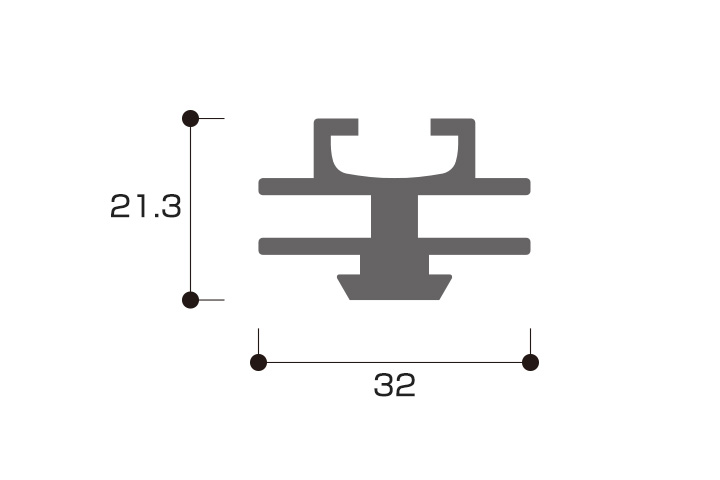

32mm片面用
非内照用の極薄設計。
ソデムシステムの各種フレームとの組み合わせ次第で形状をアレンジできます。
フレームはアルミサテン仕上げです。
両側に溝があり、非内照であれば極薄の両面表示が可能です。
- 品番
- PTPA32_AS
- 厚さ
- 32mm
- 寸法
- 32mm×21.3mm
- 長さ
- 6m
- 重さ
- 約0.7kg/m
- 材質
- アルミ

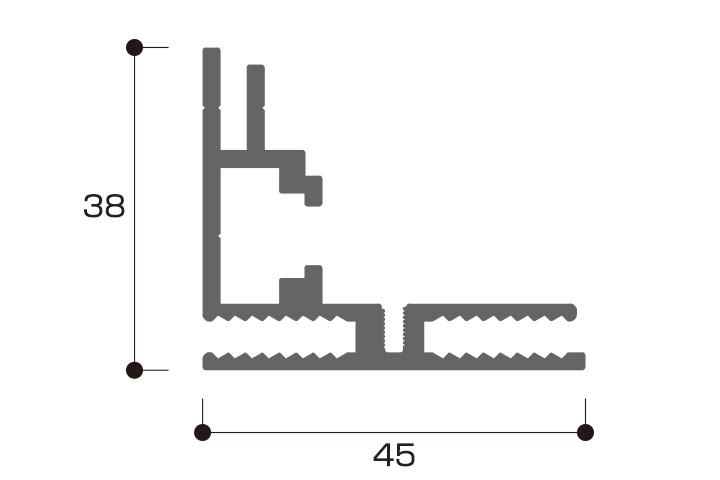

45mm片面用
内照可能な薄型フレーム。
片面内照、片面非内照での両面表示も可能です。
バックボードにはアルミ複合板が利用できます。
- 品番
- SD45
- 厚さ
- 45mm
- 寸法
- 45mm×38mm
- 長さ
- 6m
- 重さ
- 約0.82kg/m
- 材質
- アルミ

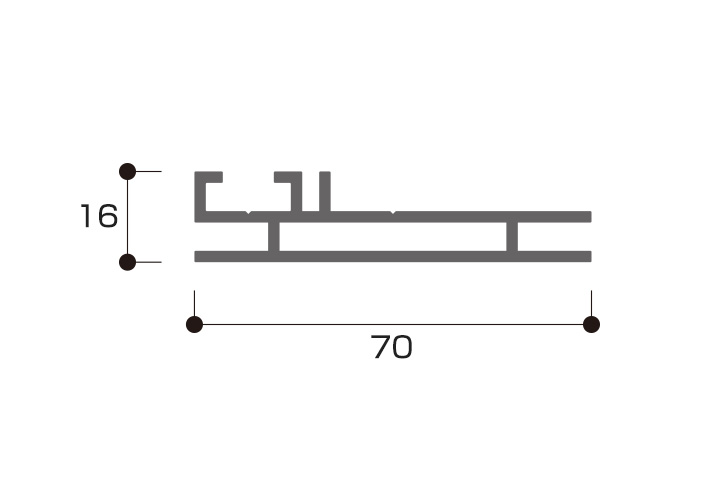

70mm片面用
強度のあるフレームで大型サイズに最適。
LED仕様は均一なビジュアル表現が得られます。
組立設置も簡単な使い勝手のよいフレームです。
エッジライト方式で点灯時の製作最大幅は1200mmまでです。
ご希望寸法の製作可否についてはお問い合わせください。
- 品番
- PTCBL 70
- 厚さ
- 70mm
- 寸法
- 70mm×16mm
- 長さ
- 6m
- 重さ
- 約0.89kg/m
- 材質
- アルミ押出形材

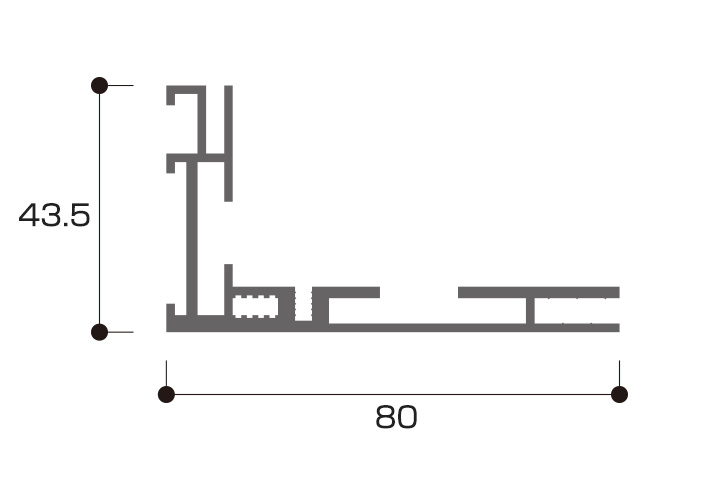

80mm片面用
強度のあるフレームで大型サイズに最適。
背面発光と側面発光を選択できます。
組立設置も簡単な使い勝手のよいフレームです。
エッジライト方式で点灯時の製作最大幅は1200mmまでです。
ご希望寸法の製作可否についてはお問い合わせください。
- 品番
- SS 80
- 厚さ
- 80mm
- 寸法
- 80mm×43.5mm
- 長さ
- 3.8m
- 重さ
- 約1.18kg/m
- 材質
- アルミ押出形材
91mm両面用
薄型ですっきりとした外観の軽量フレーム。
シンプルな構造で、さまざまなアレンジに対応。
フレーム最大6Mまでの大型表示が可能です。
ご希望寸法の製作可否については別途お問い合わせください。
- 品番
- PTCD 91
- 厚さ
- 91mm
- 寸法
- 91mm×16mm
- 長さ
- 6m
- 重さ
- 約1.08kg/m
- 材質
- アルミ押出形材

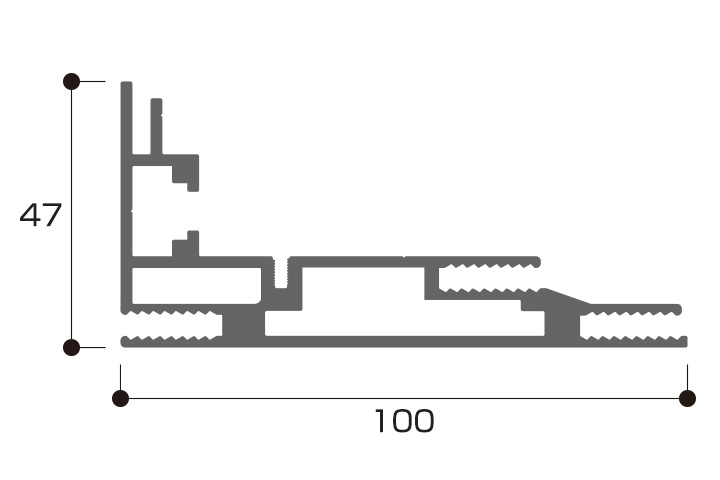

100mm両面用
片面電照・片面非電照の両面表示フレーム。
片面用としても利用できます。
LED仕様の場合、光源からメディアの距離を近づけて高輝度仕様にしていますのでメディアのデザインによってはランプシルエットが際立つ場合がございます。
エッジライト方式で点灯時の製作最大幅は1200mmまでです。
ご希望寸法の製作可否については別途お問い合わせください。
- 品番
- SD 100
- 厚さ
- 100mm
- 寸法
- 100mm×47mm
- 長さ
- 6m
- 重さ
- 約1.96kg/m
- 材質
- アルミ押出形材
